拆解黑科技！工业盐振动流化床干燥机的内部构造大揭秘

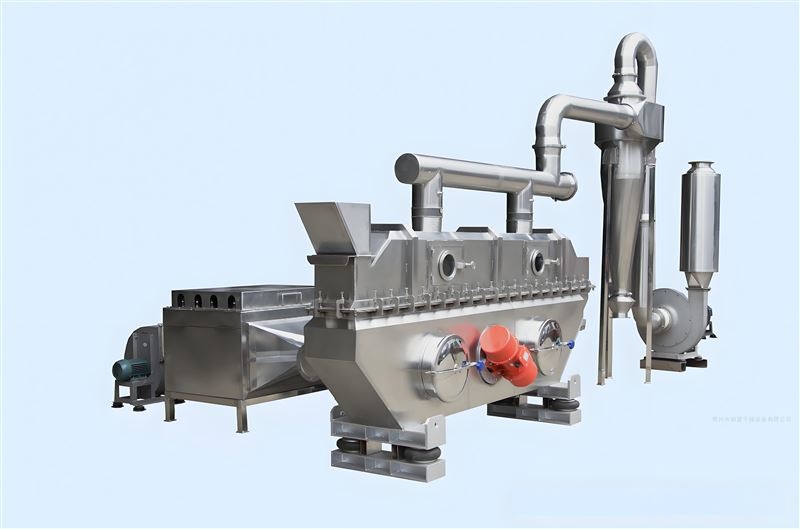

　　工业盐振动流化床干燥机是一种专为颗粒状、粉末状物料设计的高效干燥设备，通过机械振动与热风流动的协同作用，使物料在流化床内形成均匀的悬浮状态，实现高效传热与传质，广泛应用于化工、食品、制药、矿产等行业，尤其适合工业盐等物料的干燥作业。

　　其设备由布料系统、进风过滤系统、加热冷却系统、主机、分离除尘系统、出料系统、排风系统及控制系统组成。工作时，湿物料经布料器均匀加入干燥室，在振动电机激振力作用下沿水平方向抛掷前进，同时热风从底部多孔板穿入，使物料颗粒悬浮形成流化态。热风与物料充分接触，完成热量传递与水分蒸发，干燥后的物料继续向前运动，经底部冷风冷却后从出料口排出。少量细粉被风夹带进入旋风分离器，在离心力作用下沉降回收，微量未分离细粉由布袋除尘器捕集，湿空气经处理后排放。

　　工业盐振动流化床干燥机的主要结构组成：

　　1、振动电机（激振源）

　　安装在设备底部或侧部，提供稳定的激振力。

　　通过调节电机偏心块的重量和角度，可控制振动频率和振幅，确保物料在床面上平稳输送并充分流化。

　　2、流化床体（干燥室）

　　由不锈钢板焊接而成的密闭箱体，分为多个功能区（如进料区、干燥区、冷却区等）。

　　内部设有分布板（布风板），用于均匀分布热风，使物料形成良好的流化状态。

　　3、布风板（气体分布板）

　　位于流化床底部，开有均匀小孔或采用烧结板结构。

　　功能：使热空气均匀穿过物料层，防止局部沟流或死区，保证物料充分流化和高效传热。

　　4、加热系统

　　通常采用热风炉或蒸汽换热器加热空气。

　　热风通过风机送入流化床下部，经布风板进入干燥室与湿物料接触，带走水分。

　　可根据工艺要求设定进风温度（一般为80℃～250℃）。

　　5、进料装置

　　包括螺旋喂料机、振动给料机或皮带输送机等。

　　实现均匀、连续地将湿物料送入干燥机，避免堵塞或断料。

　　6、出料装置

　　干燥后的物料从流化床尾端排出，通常配有旋转阀、星型卸料器或振动出料槽。

　　可连接冷却段进行降温后再包装。

　　7、除尘与尾气处理系统

　　包括旋风分离器、袋式除尘器或湿式洗涤器。

　　用于回收夹带的细粉物料，净化排放气体，满足环保要求。

　　8、风机系统

　　包括鼓风机（送风）和引风机（排风），构成闭路或开路循环风系统。

　　控制风量和风压，确保流化效果和干燥效率。

　　9、控制系统

　　采用PLC+触摸屏自动控制，可监控和调节：

　　振动频率与振幅

　　进风温度与风量

　　进料速度

　　出料温度与湿度

　　实现自动化运行、数据记录与故障报警。

　　10、支撑与减振装置

　　设备通过弹簧或橡胶减振器安装在支架上，减少振动传递到地面，降低噪音，提高运行稳定性。
